Messagepar Robert Dugenou » 27 Avr 2012 11:03 pm

Bonjour à tous,

J'ai récemment ressorti mes "vieux" Freeplugs 85 Mbps de leur carton pour les utiliser et je me suis aperçu qu'ils ne fonctionnaient plus :boxed:

Après un petit démontage, on s'aperçoit vite du problème :)

Voici un petit tuto pour réparer vos Freeplugs vous mêmes, avec un minimum de matériel (un tournevis et un fer à souder) et un peu de savoir faire :)

La version PDF est ICI

Réparation des Freeplugs LEA 85 Mbps

Lorsque vos Freeplugs ne se connectent plus ensemble (voyant DATA éteint), il y a des chances que l’un ou tous les Freeplugs soient bon pour la réparation (ou la poubelle pour certains non bricoleurs).

/!\ Note importante : Cette réparation nécessite quelques connaissances en soudage de composants électroniques et une connaissance des risques encourus en cas de mauvaises manipulation ou réparation (prises CPL sur le réseau domestique 220V !).


Après cette petite mise en garde, nous allons démonter les Freeplugs pour vérifier que la panne soit bien due à une défaillance de certains composants passifs sur la carte mère du Plug.

Désolé pour la qualité des photos, elles sont prises avec mon téléphone qui n’est pas très bon en photo (mais il téléphone très bien !!!!)

Démontage du Plug :


Enlever les deux vis cruciformes près de la prise 220V :

Déclipper le boitier (2 clips) sur le coté :

Enlever les deux écrous longs dans lesquels étaient insérées les 2 premières vis :


Faire pivoter le coté prise 220V pour faire apparaître la 3ème vis (il n’y a pas besoin de déconnecter les fils de la prise 220V) :


Une fois cette dernière vis enlevée, on peut sortir la carte de son boitier.

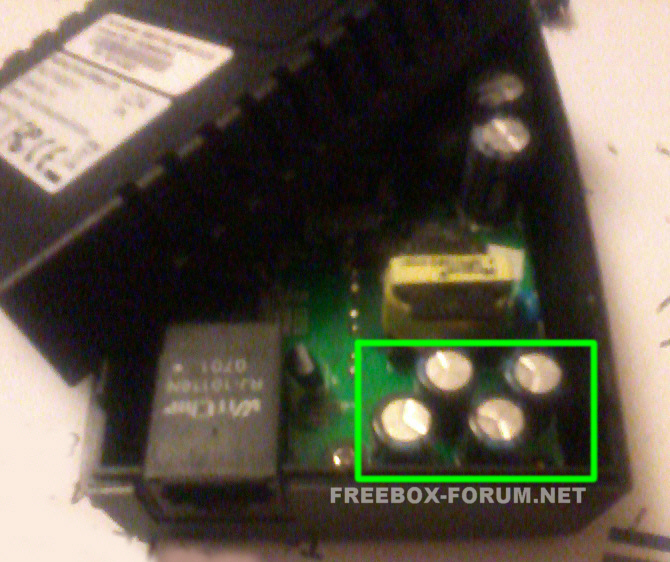

Contrôler les 4 condensateurs indiqués sur la photo ci-dessus (en jaune), afin de voir si quelques uns d’entre eux sont défectueux (gonflés ou fuyants).

S’ils sont défectueux, ces 4 condensateurs de 470µF 10V seront à remplacer par des condensateurs de 470µF 16V que vous trouverez chez n’importe quel bon revendeur de composants électroniques, pour un prix d’environ 0,50€ l’unité (hors frais de port).

Dessouder les 4 condensateurs et ressouder les 4 neufs à la place :


Bien contrôler le sens du montage avant le soudage (condensateurs polarisés)

Le remontage du plug se fait dans le sens inverse du démontage (1 vis, 2 écrous longs, clipage du boitier puis 2 vis).

Et vous voilà avec un Freeplug repartit pour un tour ! Il ne vous reste plus qu’à contrôler vos autres Freeplugs et refaire la même manipulation.


A+
RD
V6 + NAS DNS-320
-- Je ne réponds pas aux questions posées en MP --
-- Même un enfant de 3 ans peut dire BONJOUR et AU REVOIR --
[AVANT DE POSTER] Quelques règles à lire attentivement... - - [SOFT] Logiciel de Tests
Avatar de l’utilisateur
Robert Dugenou
L'Elite Du Forum
L'Elite Du Forum

Messages: 3761
Inscription: 05 Déc 2005 02:11 pm
Localisation: Par ici...

Messagepar xtr » 28 Avr 2012 08:37 am

revoilà Robert avec ces super tutos bien détaillés.
merci
Freebox Only NDI, V5, STM60, 372m, 3 dB
La V6 dans son carton :(

iPhone 4S avec Forfait Freemobile illimité

En cas de soucis de débit (pour le download, la TV...) postez vos caractéristiques de lignes théoriques (via degrouptest) et réelles (via mafreebox.freebox.fr si V6 ou TV si V5)

Freebox-Forum.net sur Youtube : https://www.youtube.com/user/FreeboxFor ... ature=mhee
Avatar de l’utilisateur
xtr
Modérateur
Modérateur

Messages: 5235
Inscription: 21 Mai 2005 11:16 am
Localisation: SAINT MARTIN LONGUEAU (60700)

Messagepar piefra » 28 Avr 2012 10:01 am

saloperie de condo modernes !!!

ce principe s'applique a tous les appareils modernes ( ecran et carte mere notament ) , tellement, que je suis en rupture pour des 10000µF , obliger de les recuperer dans des trucs encore plus vieux avec des condos en meilleur etat
avant un un condos durait toute une vie , maintenant , passe 2 ou 3 ans , ca gonfle , ca fuit ...

heureux de voir que tu es toujours la robert !
bon retour parmi nous ,
si tu reste un peu ...
Cordialement
Piefra

utilisez le forum / pas de PM
mon extension openoffice
Et vous , qu'avez vous fait aujourd'hui, pour les autres ?(@SE)
Si chacun fait un peu, c'est la vie qui gagne (@SR)
si vous souhaitez me remercier ...
Avatar de l’utilisateur
piefra
Administrateur
Administrateur

Messages: 18568
Inscription: 20 Fév 2006 01:22 pm
Localisation: Caen

Messagepar Jayce » 29 Avr 2012 01:34 pm

Super le tuto, un retour de Robert fracassant avec un bon tuto :up:
ps: tu pourrais poster ton tuto dans un topic.
Passage obligatoire => [AVANT DE POSTER] Quelques règles à lire attentivement...

NRA (1) : 4AA54
Longueur : 2570 mètres
Affaiblissement (2) : 38 dB
-----------------------------------
Keyboard ERROR. No keyboard Connected. Press any key to continue...
Avatar de l’utilisateur
Jayce
Administrateur
Administrateur

Messages: 2402
Inscription: 20 Sep 2003 11:39 pm
Localisation: Nancy

Messagepar Robert Dugenou » 30 Avr 2012 07:53 pm

Jayce a écrit:ps: tu pourrais poster ton tuto dans un topic.


C'est fait Chef ! :1mdr1:

A+
RD
V6 + NAS DNS-320
-- Je ne réponds pas aux questions posées en MP --
-- Même un enfant de 3 ans peut dire BONJOUR et AU REVOIR --
